產品介紹

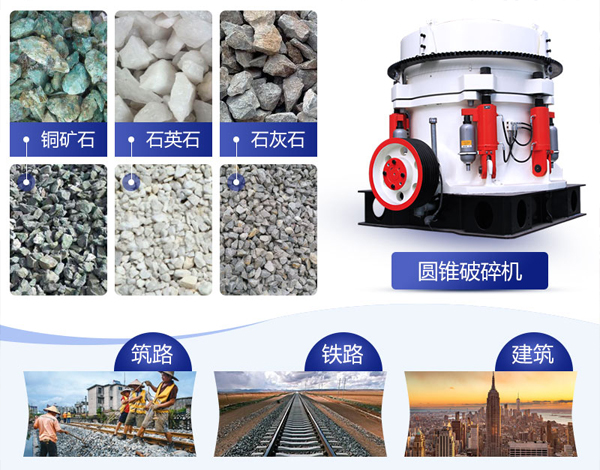

CP系列多缸液壓圓錐破碎機主要用于金屬礦石和建筑用砂和石材加工中的二段破碎和三段破碎環節,因其破碎能力強、產量大,更多的被用于中硬物料的破碎。
工作時,電機帶動帶輪或聯軸器,傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。物料從進料口進入破碎腔后,因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓作用而破碎。經過多次擠壓、沖擊和彎曲后,破碎到要求粒度的物料在自身重力作用下下落,由底部排出。采用液壓保護、液壓清腔,自動化程度高。該機在發生過鐵及瞬間悶車的情況下,能液壓起頂,自動排料,消除了原彈簧圓錐破碎機需停機進行人工排料的煩惱,大大降低了維修率及提高了生產效率。
產品特點:
產量大,粒型好
高生產能力,同等尺寸可提高30-40%;產品粒形佳,粒度分布均勻;
自動、 準確的排料口調整
配裝液壓馬達帶動定齒板部件,實行自動、 準確的排料口調整,調整后由鎖固液壓缸進行自動固定;
自動清腔
通過釋放油缸能及時清除破碎腔內的堵塞物,大大縮短停機時間;
熱處理鋼結構機體
鋼結構機體經熱處理,機體更強固經久耐用;迷宮結合潤滑脂密封軸承,可靠。
技術參數
型號 | 腔型 | 給料尺寸(mm) | 排料口尺寸(mm) | 電機功率(kW) | 閉邊排料(mm)的產量(TPH) | 重量 (kg) | ||||||||
13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 51 | ||||||
HP100 | C | 135 | 16 | 75-110 | 75-85 | 85-95 | 85-100 | 90-110 | 100-130 | 6800 | ||||
M | 105 | 16 | 75-110 | 55-70 | 65-80 | 70-85 | 75-95 | 90-110 | ||||||
HP200 | C | 185 | 19 | 110-160 | 180-210 | 220-240 | 235-270 | 265-310 | 12000 | |||||
M | 145 | 17 | 110-160 | 145-165 | 160-195 | 185-220 | 210-245 | 230-280 | ||||||
F | 70 | 13 | 110-160 | 90-110 | 105-125 | 120-135 | 125-140 | 130-150 | 140-165 | |||||
HP300 | C | 210 | 22 | 185-220 | 210-240 | 230-180 | 270-320 | 290-350 | 360-430 | 18700 | ||||
M | 185 | 19 | 185-220 | 190-220 | 205-230 | 225-260 | 245-285 | 300-350 | ||||||
F | 90 | 16 | 185-220 | 135-155 | 150-170 | 165-185 | 180-200 | 200-220 | ||||||
HP400 | C | 290 | 25 | 220-315 | 295-355 | 335-375 | 430-500 | 470-550 | 28400 | |||||
M | 210 | 22 | 220-315 | 265-340 | 290-330 | 315-360 | 350-410 | |||||||
F | 110 | 16 | 220-315 | 155-185 | 175-200 | 195-225 | 210-245 | 235-256 |
